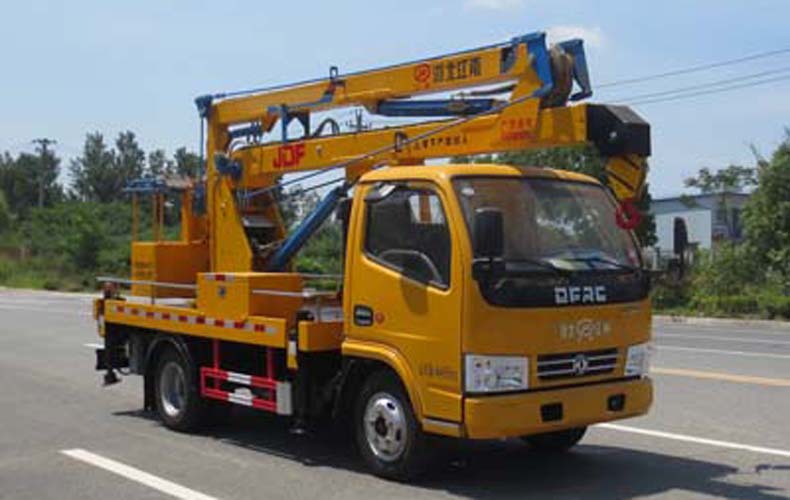

一、整車外形圖：
二、產品主要特點：
1、 臂架和支腿均采用3-4㎜低合金Q345鋼板折彎焊接成型，焊接采用自動焊機焊接，焊縫均勻，變形小，受力大，強度高；
2、 臂架與轉臺各轉動聯結軸套采用專用工裝定位，焊后用龍門加工**加工，保證配合精度；
3、 切割件采用激光切割下料，外型美觀，精度高；
4、 結構件及配套件輕量化設計，減重重量，節省燃油；
5、 H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
6、 回轉機構采用可調節式，方便調節；
7、 轉臺雙向360°連續回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
8、 上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
9、 下車與上車互鎖，操作安全、可靠；
10、 上車操作通過節流閥實現手動無極調速；
11、 工作平臺采用拉桿機械式調平，更加穩定和可靠；
12、 轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
三、適用標準
供貨方應使用**頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
引用有以下標準：
1）GB/T9465《高空作業車》
2）GB3766 《液壓系統通用技術條件》
3）GB7258《機動車運行安全技術條件》
4）GB1589 《汽車外廓尺寸載荷及質量限值》
5）GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》
6）GB11567.1.2 《汽車和掛車側面及后下部防護的要求》
7）QC/T252 《專用汽車定型試驗規程》
8）JB/ZQ3011工程機械焊接通用技術條件
9）JG5099 《高空作業機械安全規則》
10）CCAP-C11-01 《強制形產品認證實施細則 汽車》
四、行駛狀態主要技術參數
|
類別 |
項目 |
單位 |
數據 |
|
|
JDF5040JGKE6 |
||||
|
尺寸參數 |
總長 |
mm |
5995 |
|
|
總寬 |
mm |
1960,2030 |
||
|
總高 |
mm |
2990 |
||
|
軸距 |
mm |
2700，2950 |
||
|
前懸 |
mm |
1040，1057 |
||
|
后懸 |
mm |
1540，1650 |
||
|
質量參數 |
駕駛室準乘人員 |
人 |
2 |
|
|
總質量 |
kg |
4495 |
||
|
軸荷 |
前橋 |
kg |
1800 |
|
|
后橋 |
kg |
2695 |
||
|
行駛參數 |
**行駛速度 |
km/h |
103 |
|
|
**小離地間隙 |
mm |
190 |
||
|
接近角 |
° |
24 |
||
|
離去角 |
° |
13 |
||
五、作**要技術參數
|
類別 |
項目 |
單位 |
數據 |
|
|
JDF5040JGKE6 |
||||
|
主 要 性 能 參 數 |
工作平臺額定載荷 |
kg |
200 |
|
|
**作業高度 |
m |
12 |
||
|
**作業高度時作業幅度 |
m |
2 |
||
|
**作業幅度 |
m |
5.8 |
||
|
**作業幅度時作業高度 |
m |
7.3 |
||
|
**起吊重量 |
kg |
900 |
||
|
**起升高度 |
m |
6.4 |
||
|
支腿跨距 |
縱 |
m |
3300 |
|
|
橫 |
m |
2700 |
||
|
支腿收放時間 |
收 |
s |
≥60 |
|
|
放 |
s |
≥60 |
||
|
回轉速度 |
s/r |
≥60 |
||
|
平臺起升時間 |
s |
≥120 |
||
|
平臺下降時間 |
s |
≥95 |
||
|
吊重起升速度 |
m/min |
0～20 |
||
六、 配置說明
|
底盤型號 |
EQ1041S3CDF |
|
|
|
發動機 |
玉柴YCY24140-60柴油發動機，四缸、直列、高壓共軌、增壓中冷，功率103KW，國六排放標準 |
|
|
|
駕駛室 |
平頭單排，乘坐2人，原裝空調 |
|
|
|
臂架 |
臂架形式 |
三節折臂 |
|
|
材料 |
低合金Q345B/4mm |
|
|
|
臂架截面 |
四邊形 |
|
|
|
起伏角度 |
0°-70°(相對水平面) |
|
|
|
吊臂 |
伸縮起重臂 |
伸縮長度1m |
|
|
起升機構 |
IQKN1B6Y；單繩拉力800 Kg |
|
|
|
鋼絲繩 |
（30m）Φ7.7 |
|
|
|
吊鉤 |
1T |
|
|
|
驅動 |
液壓馬達 |
|
|
|
支腿 |
支腿型式 |
前后H型 |
|
|
支腿材料 |
低合金Q345B/4mm |
|
|
|
液壓鎖 |
四個支腿都帶雙向液壓鎖 |
|
|
|
后支腿頻閃燈 |
黃色；兩只 |
|
|
|
車廂 |
材料 |
優質碳鋼及型材，鋪3㎜防滑花紋鋼板 |
|
|
工具箱 |
800*400*400；帶不銹鋼門鎖 |
||
|
圍欄 |
Φ20不銹鋼管 |
||
|
踏步 |
駕駛室側帶上下踏步 |
||
|
側、后防護 |
優質碳鋼冷彎型材；強度高 |
||
|
輪罩 |
注塑模具成型，美觀，強度高 |
||
|
洗手水箱 |
塑料水箱 |
||
|
轉臺 |
立臂 |
低合金鋼板拼焊組成 |
|
|
回轉 |
雙向360°連續回轉 |
||
|
回轉支承 |
單排四點接觸球式帶外齒，QWD730.20 |
||
|
減速機 |
渦輪蝸桿式，CW-28 |
||
|
馬達 |
BMP-50 |
||
|
吊籃 |
額定載荷 |
≤200Kg |
|
|
尺寸 |
長X寬X高：1080X620X1100 |
||
|
調平形式 |
外置拉桿機械調平 |
||
|
保險帶 |
一副 |
||
|
調平裝置 |
機械調平，拉桿外置 |
||
|
液壓系統 |
液壓油箱 |
65L；帶液位表 |
|
|
齒輪泵 |
定量泵，流量25ml/r |
||
|
工作壓力 |
帶壓力表；16MPa |
||
|
液壓閥組 |
集成電磁閥組 |
||
|
油缸 |
10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 |
||
|
操作系統 |
支腿 |
手動操作，各支腿可單獨可調，上下車互鎖 |
|
|
操作方式 |
手動和電動結合 |
||
|
臂架動作 |
轉臺和吊籃電動雙位操作 |
||
|
發動機啟動、熄火 |
轉臺和吊籃雙位操作 |
||
|
發動機油門 |
手動拉線 |
||
|
油漆 |
知名品牌油漆；顏色光滑，線條美觀； |
||
|
標識及標牌 |
清晰、醒目、**不褪色 |
||
七、作業范圍圖
八、主要液壓元件清單
|
序號 |
貨物名稱 |
規格 |
產地 |
制造商名稱 |
單位 |
數量 |
|
1 |
小臂油缸 |
63/35-380*650 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
2 |
上臂油缸 |
90/50-1022*1403 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
3 |
下臂油缸 |
90/50-1060*1460 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
4 |
垂直油缸 |
80/55-500 |
湖北隨州 |
湖北博利 |
只 |
4 |
|
5 |
水平油缸 |
50/28-（500*2）*1560 |
湖北隨州 |
湖北博利 |
只 |
2 |
|
6 |
伸縮油缸 |
63/35-1000*1300 |
湖北隨州 |
湖北博利 |
只 |
1 |
|
7 |
平衡閥 |
25160BF |
江蘇揚州 |
揚州中梅 |
只 |
3 |
|
8 |
液壓鎖 |
S0-K8L-41B |
江蘇揚州 |
揚州中梅 |
只 |
4 |
|
9 |
液壓鎖 |
S0-K8L-43 |
江蘇揚州 |
揚州中梅 |
只 |
1 |
|
10 |
多路閥 |
DL-8H-5 |
江蘇揚州 |
揚州中梅 |
只 |
1 |
|
11 |
集成塊 |
ZMFB-14（6聯） |
江蘇揚州 |
揚州中梅 |
臺 |
1 |
|
12 |
節流閥 |
GKZ-14 |
江蘇揚州 |
揚州中梅 |
只 |
2 |
|
13 |
回轉支承 |
QWD730.20 |
山東煙臺 |
煙臺浩陽 |
臺 |
1 |
|
14 |
減速機 |
CW-28 |
湖北隨州 |
隨州億豐 |
臺 |
1 |
|
15 |
起升機構 |
IQKN1B6Y |
山東泰安 |
泰安藝群 |
臺 |
1 |
|
16 |
齒輪泵 |
CB-FC25 |
河北邢臺 |
河北為國 |
臺 |
1 |
|
17 |
液壓馬達 |
BMP-50 |
山東鄒城 |
鄒城三洋 |
臺 |
1 |
|
18 |
絞車馬達 |
BMT-100/PHF |
山東鄒城 |
鄒城三洋 |
臺 |
1 |
|
19 |
||||||
|
20 |
九、可選裝配置
|
|
項 目 |
選 配 內 容 |
|
可 選 裝 配 置 |
工作吊籃 |
□鋁合金吊籃 |
|
應急泵 |
□電動泵 |
|
|
照明燈 |
□吊籃照明燈 |
|
|
頻閃燈 |
□前支腿頻閃燈 |
|
|
水平儀 |
□支腿水平儀 |
|
|
限位開關 |
□臂上升極限位置限位開關 |
|
|
軟腿保護 |
□軟腿報** |
|
|
平衡閥 |
□進口平衡閥 |
|
|
電液比例操作 |
□電液比例和線控操作系統 □電液比例和遙控操作系統 |
|
